自動車部品を鋳造するための検査方法は何ですか？

Die Casting Automotive Partsのサプライヤーとして、当社の製品の品質が最も重要であることを保証します。 Die Castingは、溶融金属を高圧下で金型空洞に強制して、複雑で正確な自動車部品を作成することを含む製造プロセスです。高品質の基準を維持するために、生産プロセス全体でさまざまな検査方法が採用されています。このブログでは、自動車を鋳造するための重要な検査方法について説明します。

目視検査

目視検査は、自動車部品を鋳造するための最も基本的で一般的に使用される方法です。肉眼を使用した、または拡大ツールの助けを借りて、部品を徹底的に調べることが含まれます。この方法では、亀裂、気孔率、フラッシュ、誤解などの明らかな表面欠陥を検出できます。

亀裂は、ダイキャスティングパーツの最も重大な欠陥の1つです。それらは、部品の構造的完全性を妥協し、使用中の障害につながる可能性があります。目視検査では、目に見える表面亀裂を識別できます。キャスティングに小さな穴やボイドの存在を指す多孔性も視覚的に検出できます。これらのボイドは、部品の強度と耐久性を低下させる可能性があります。フラッシュは、金型の分割線に形成される過剰な金属であり、もう1つの簡単に検出可能な欠陥です。誤解は、溶融金属がカビの空洞を完全に満たしていない場合に発生し、その結果、不完全な部分が生じます。

目視検査は、通常、鋳造が金型から除去された後、機械加工操作中、最終アセンブリの前に、生産プロセスの複数の段階で行われます。これらの表面欠陥を早期にキャッチすることにより、欠陥のある部品が生産ラインでさらに進むのを防ぎ、時間とコストを節約できます。

寸法検査

寸法の精度は、ダイコストの自動車部品にとって重要です。これらの部分は、自動車アセンブリに正確に適合する必要があり、指定された寸法からの小さな逸脱でさえ問題を引き起こす可能性があります。寸法検査方法には、キャリパー、マイクロメーター、座標測定機（CMM）などの測定ツールの使用が含まれます。

キャリパーとマイクロメートルは、長さ、幅、厚さなどのパーツの基本的な寸法を測定するために使用される手持ちの測定ツールです。それらは比較的簡単に使用でき、迅速かつ正確な測定値を提供できます。ただし、それらは単純なジオメトリの測定に限定されています。

一方、CMMはより高度であり、高精度で複雑な3D形状を測定できます。 CMMはプローブを使用して部分の表面に複数のポイントで触れ、データが処理され、パーツの詳細な3Dモデルが生成されます。これにより、穴、スロット、輪郭などの機能など、部品の寸法の包括的な分析が可能になります。測定された寸法を設計仕様と比較することにより、部品が必要な許容値を満たしているかどうかを判断できます。

通常、寸法検査は、機械加工操作の後に実行され、最終的な部品寸法が許容範囲内にあることを確認します。これにより、車両内のダイキャスティングオートモーティブ部品の適切なフィットと機能を保証するのに役立ちます。

X-光線検査

X -Ray検査は、DIE鋳造自動車部品の内部欠陥を検出するために使用される非破壊テスト方法です。それは、表面に見えない内部亀裂、気孔率、包含物などの隠された欠陥を明らかにすることができます。

X -Ray検査中、部品はX -Rayソースと検出器の間に配置されます。 x -raysは部品を通過し、検出器は通過したx線の強度を記録します。金属などの密な材料は、より多くのX光線を吸収しますが、ボイドと包含物はより少ない吸収を吸収します。これにより、X -Ray画像にコントラストが作成され、検査官が内部欠陥を特定できます。

X-レイ検査は、エンジンブロックやトランスミッションハウジングなどの複雑な内部構造を持つ部品に特に役立ちます。これらの重要なコンポーネントの構造的完全性を確保し、車両の潜在的な障害を防ぐのに役立ちます。

超音波検査

超音波検査は、自動車の鋳造部品を鋳造するために使用されるもう1つの非破壊テスト方法です。これには、内部欠陥を検出するための高周波数音波の使用が含まれます。

超音波検査では、トランスデューサーが超音波波をパーツに放出します。これらの波が亀裂やボイドなどの欠陥に遭遇すると、トランスデューサーに反射されます。波が戻ってくるのにかかる時間と反射波の振幅を分析して、欠陥の存在、位置、サイズを決定します。

超音波検査は、小さな内部欠陥に敏感であり、さまざまな形状やサイズの一部を検査するために使用できます。これは、特に良好な音響特性を持つ材料で、ダイカスティング自動車部品の内部欠陥を検出するための高速で信頼できる方法です。

圧力テスト

圧力試験は、燃料噴射装置、ブレーキシリンダー、クーラント通路などの流体やガスを含むように設計されたダイキャスティング自動車部品の完全性を確認するために使用されます。

圧力試験には、静水圧試験と空気圧テストの2つのタイプがあります。静水圧試験には、通常、液体、水で部品を満たし、漏れをチェックする圧力をかけることが含まれます。一方、空気圧検査では、圧縮された空気またはガスを使用して、漏れの部品をテストします。

圧力テスト中、部品は密閉され、指定されたレベルに加圧されます。その後、圧力は一定期間監視されます。漏れがある場合、圧力は低下し、部品の欠陥を示します。圧力テストは、部品が車両の動作圧力に耐え、液体やガスの漏れを防ぐことができるようにするのに役立ちます。これは危険であり、車両に損傷を与える可能性があります。

材料分析

材料分析は、自動車部品を鋳造するための検査プロセスの重要な部分です。鋳造で使用される金属の組成と特性を検証するために使用されます。

分光法、硬度テスト、金属学的分析など、材料分析にはいくつかの方法があります。分光法は、サンプルによって放出または吸収される光を分析することにより、金属の化学組成を決定するために使用されます。これにより、鋳造で正しい合金が使用され、組成が必要な仕様を満たしていることを確認するのに役立ちます。

硬度テストは、材料のインデントに対する抵抗を測定します。材料の強度と熱処理の質に関する情報を提供できます。 Brinell、Rockwell、Vickersの硬度テストなどのさまざまな硬度テスト方法は、材料と部品の要件に応じて使用できます。

メタログラフ分析には、顕微鏡下で金属の微細構造を調べることが含まれます。これにより、粒子のサイズ、位相組成、および金属構造の欠陥に関する情報が明らかになります。微細構造を分析することにより、鋳造プロセスの品質と材料の特性を評価できます。

結論として、Die Casting Automotive部品のサプライヤーとして、当社はこれらの検査方法の組み合わせに依存して、製品の高品質を確保しています。目視検査は、表面の欠陥を早期にキャッチするのに役立ちますが、寸法検査は部品の適切な適合を保証します。 X -Ray検査、超音波検査、圧力検査などの非破壊テスト方法により、部品を損傷することなく内部欠陥を検出することができます。材料分析により、正しい材料が使用され、必要な特性があることが保証されます。

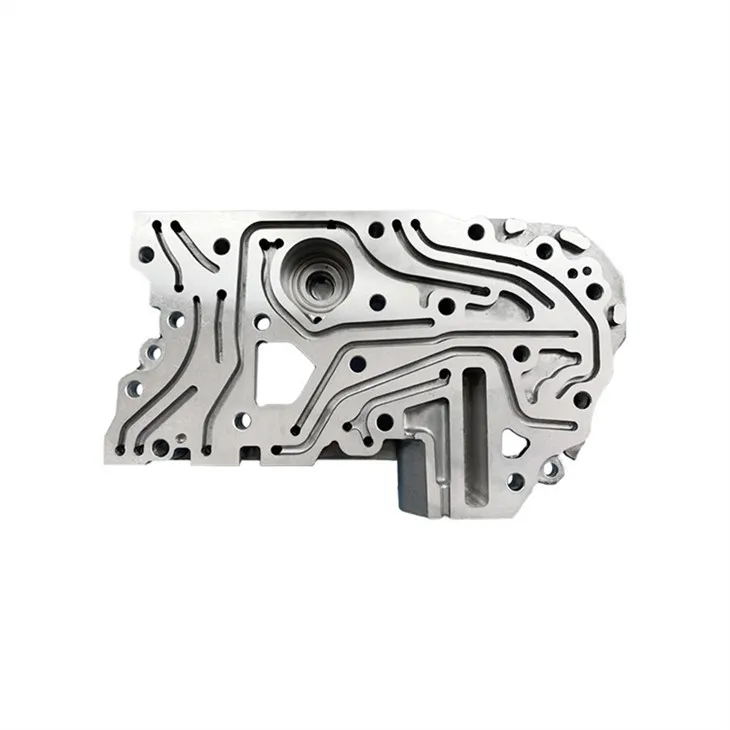

あなたが高品質のダイキャスティングオートモーティブ部品の市場にいる場合、私たちはあなたに当社の製品についてもっと学ぶことを勧めます。提供します精密ダイ - アルミニウム合金自動部品の鋳造処理、アルミニウム合金自動車部品ダイ - 鋳造加工、 そしてオートパーツ精度ダイキャスティング処理。特定の要件について話し合い、調達交渉を開始してください。私たちは、自動車のニーズに合った最高のダイキャスティングソリューションを提供することを約束しています。

参照

• ASMハンドブックボリューム17：非破壊的評価と品質管理。
• ピーターG.グレンジャーによるダイキャスティングエンジニアリングハンドブック。
• Geoffrey Boothroydによる自動車材料および製造プロセス。
